产品描述：
JY-8189 是一款多用途非导电的双组份丙烯酸AB结构胶，该产品适用于各种电子组件的结构粘接。对铁，铜，铝，合金刚，铸铁,聚碳酸酯，通用塑料，镜子，有色金属，混凝土和陶瓷材料等具有优异的粘接性能，该产品两组份混合体积比为10:1，操作时间3-5分钟。固化后具有高强度、优异的耐机械振动和耐冷热冲击, 适合填缝或较大缝隙间的粘接或者填充。主要特性如下：
室温下快速固化
极少的表面处理
高强度、高韧性
产品描述：
JY-8189 是一款多用途非导电的双组份丙烯酸AB结构胶，该产品适用于各种电子组件的结构粘接。对铁，铜，铝，合金刚，铸铁,聚碳酸酯，通用塑料，镜子，有色金属，混凝土和陶瓷材料等具有优异的粘接性能，该产品两组份混合体积比为10:1，操作时间3-5分钟。固化后具有高强度、优异的耐机械振动和耐冷热冲击, 适合填缝或较大缝隙间的粘接或者填充。主要特性如下：
室温下快速固化
极少的表面处理
高强度、高韧性
物理性能：
注意：以下技术信息和数据仅供参考，请勿作为使用指导。
性质 | A组分 | B组分 |
颜色（目测） | 白色膏状 | 蓝色膏状 |
粘度（cps） （@20rpm，SNB-3） | 65,000-85,000 | 31,000-52,000 |
密度（g/cm3） | 1.05 | 1.15 |
混合体积比 | 10 | 1 |
混合质量比 | 8.35 | 1 |
混合后颜色（目测） | 绿色 |
混合后粘度（cps） （@20rpm，SNB-3） | 50,000-65,000 |
开放时间@25℃ | 3-5min |
初固时间@25℃ | 5min |
全固时间@25℃ | 24小时 |
|
|
|
|
典型性能：
剪切强度（铝） | ≥30MPa |
T剥离强度 | ≥15KN/m |
Tg | 68℃ |
热膨胀系数，Tg之前 | 72×10-6 |
热膨胀系数，Tg之后 | 165×10-6 |
邵氏硬度 | 80-110D |
耐温性能 | -40°C~150°C |
粘接特性：
剪切强度在25℃下测试，测试样片的制备为70℃70s，25℃24h。
ABS | 20.5 MPa |
PC | 25.5 MPa |
铝 | 30 .3 MPa |
操作说明：
粘接基材应洁净干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。特殊基材处理方法详见表面处理章节。 建议以60℃~80℃（层间温度）/55s 作为金属与塑料粘接的测试参数。
施胶气压 | 0.3-0.5 MPa |
固化加压 | 5-6 KG |
粘接基材表面温度（施胶处） | 60-80 ℃ |
后固化存放条件-时间&温度 | 2 h @25℃ |
:

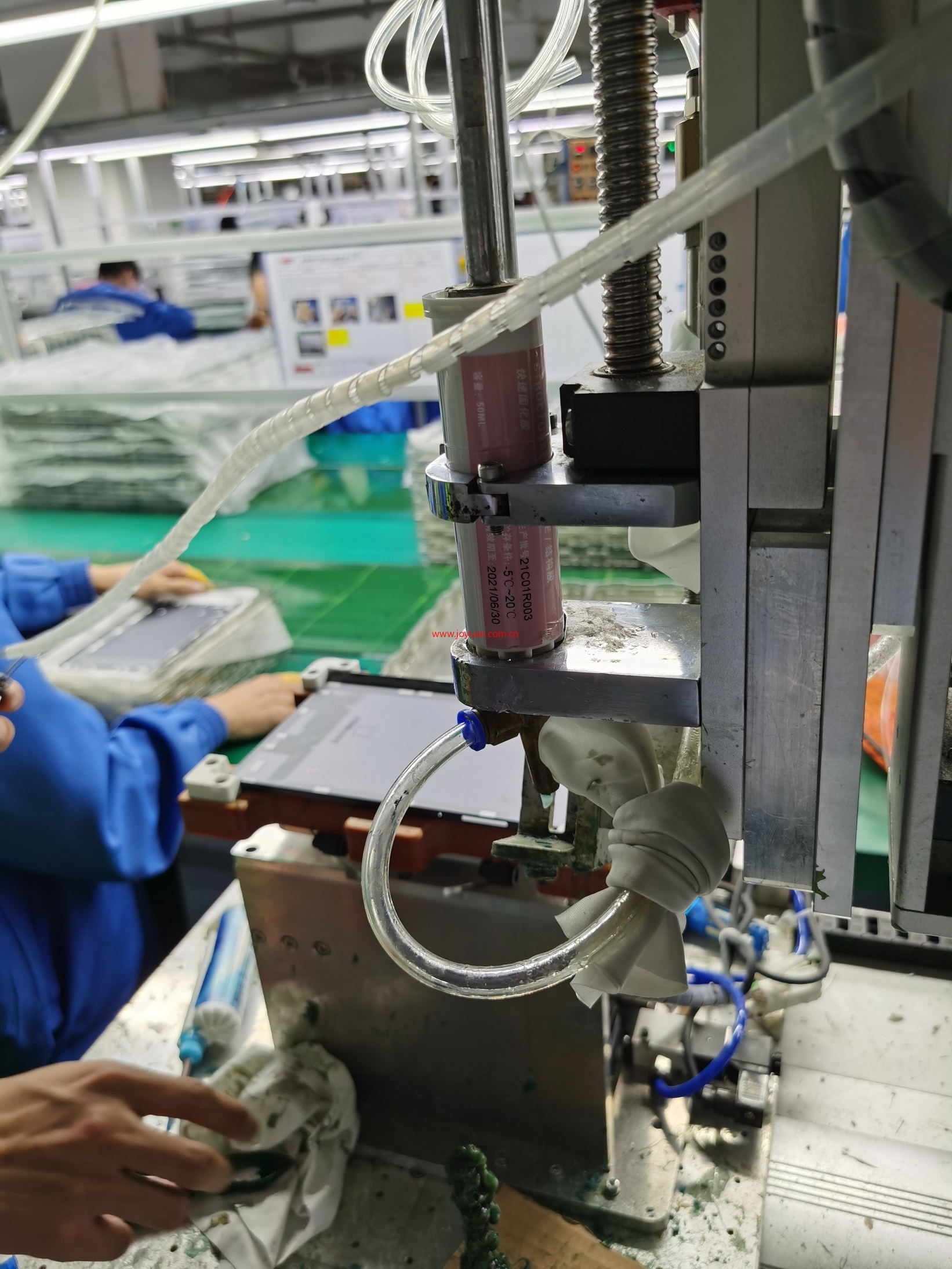

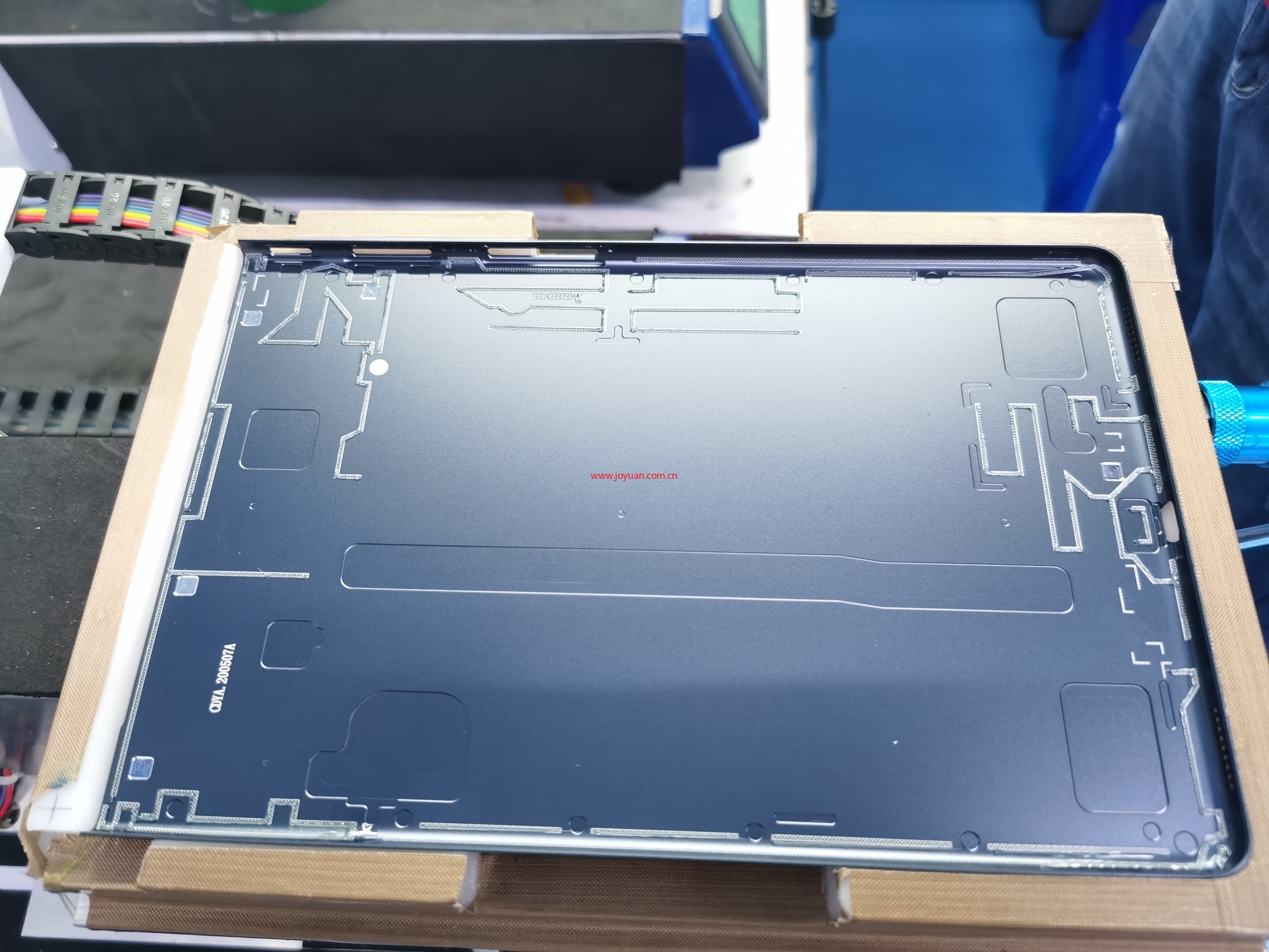

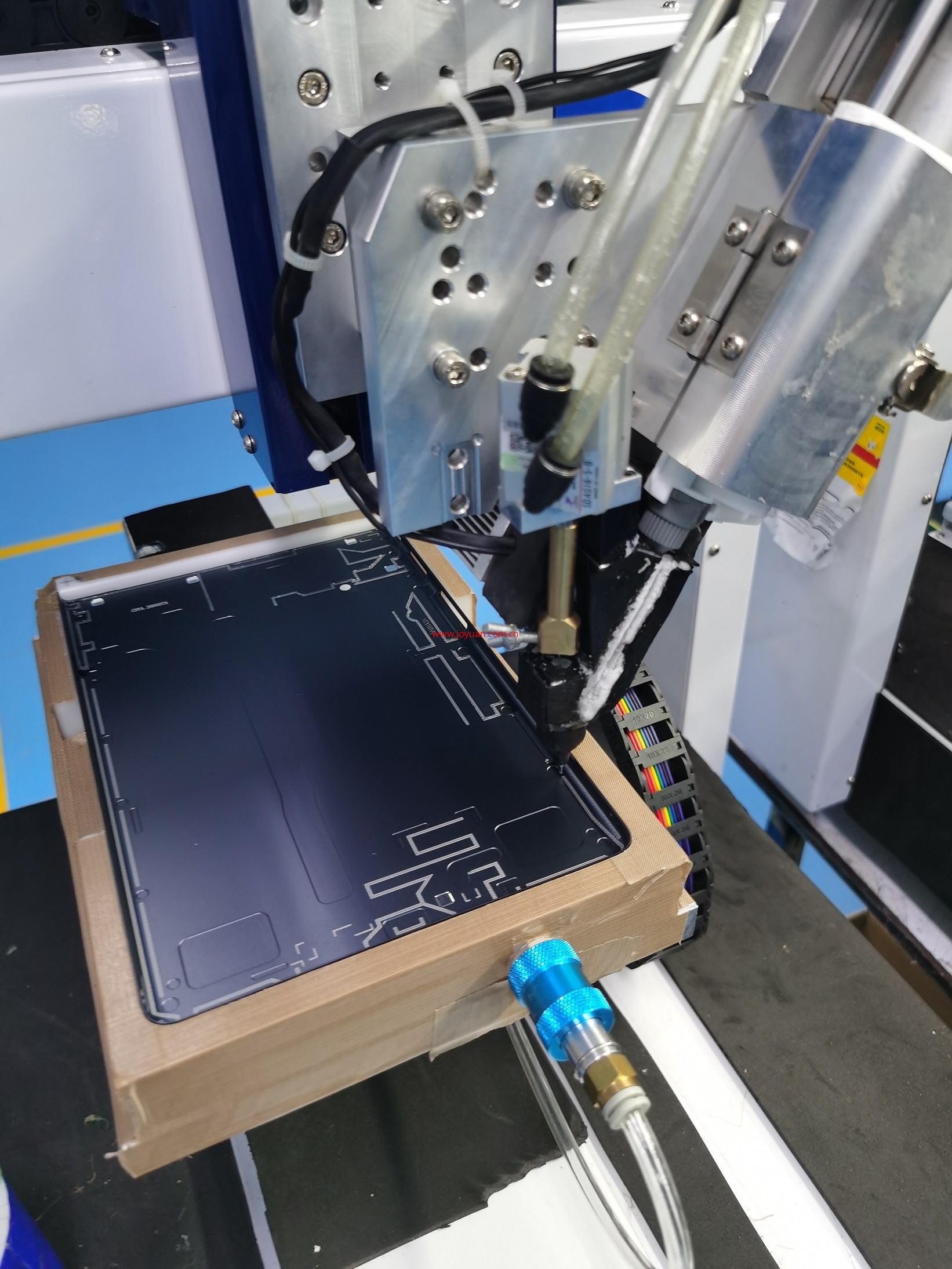

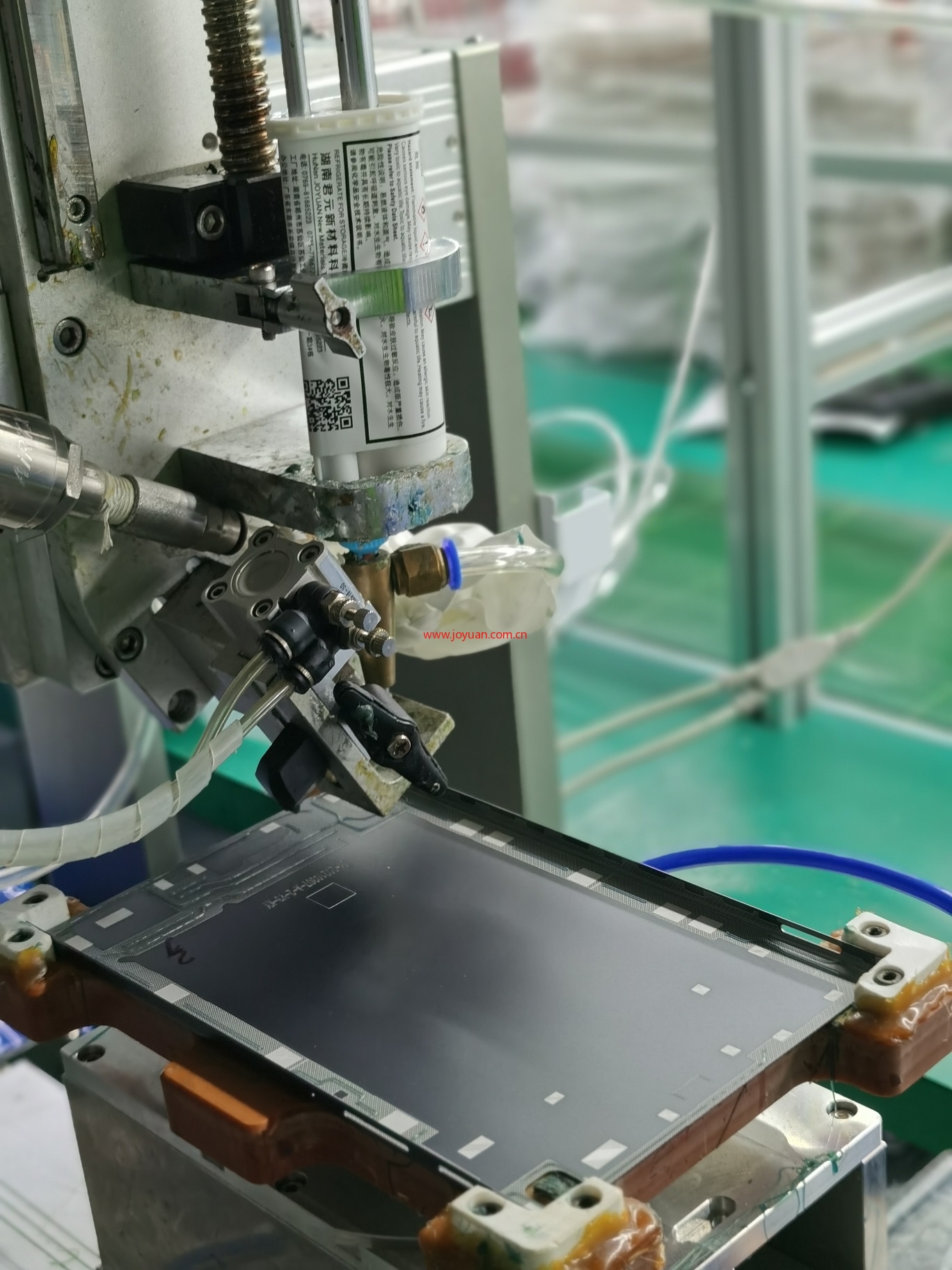

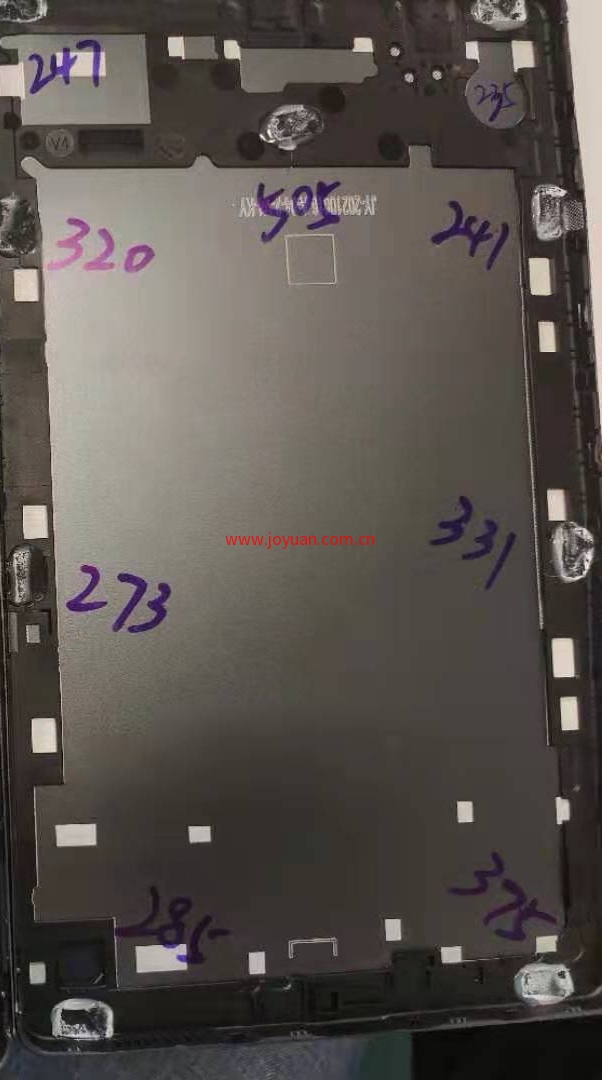

使用： 将双组份胶管装在胶枪上，打开顶盖。通过挤出少量胶体拉平两个活塞，确保均匀流淌。必要时可清理管口，然后安装静态混合头。施胶于干净的基材表面，配对工件，夹装定位直到粘接牢固。本品室温固化，25℃条件下24小时内可获得额定粘接强度，加热可提高固化速度。
表面处理：
JY-8189只需最小限度的表面处理即可粘结金属、塑料等诸多基材。但是，为达到最好的粘接性能和耐候性，所有粘接基材应洁净、干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。表面处理的程度取决于客户对粘接强度及耐候性的要求，以下处理方法仅作为常用材料表面处理的建议：
不锈钢和铝:
1. 用丙酮或异丙醇等无油溶剂擦拭表面灰尘。
2. 喷砂或用干净的细砂纸打磨（180目或更细）。
3. 再用溶剂擦拭掉碎屑。
注意：铝材可能会被酸类物质腐蚀，请遵守产品的注意事项和使用说明。
塑料/橡胶:
1. 用异丙醇擦拭基材表面。
2. 用细砂纸打磨（180目或更细）。
3. 再用溶剂擦拭掉碎屑。
玻璃:
1. 用丙酮擦拭基材表面。
2. 在玻璃表面涂一层薄的（2.5 μm以下）金属底涂剂，并在25℃下放置至少30 min，以达到最大粘接强度。
3. 再用异丙醇擦拭除去残留物。
储存和保质期：
储存:为延长保质期，胶管包装及散装产品应存放于2-8℃
保质期:未开封的产品存放在建议温度2-8℃下的，其保质期为1年；存放于35℃常温以下，保质期为3个月。
声明：
有关本产品更详细信息及安全注意事项，请查阅物质安全数据资料（MSDS）或与当地技术服务联络；公司所提供的技术参数，是根据公司内部试验条件测试的结果，客户使用JOYUAN公司胶水时，应根据自身的使用标准和要求进行试验，确认满足产品性能要求时方可使用。鉴于素材、试样制作和实验方法等的不同，导致客户的测试数据差异和产品不良，公司将对其不做担保。
